Scanner RS 893 - con alimentador por lotes

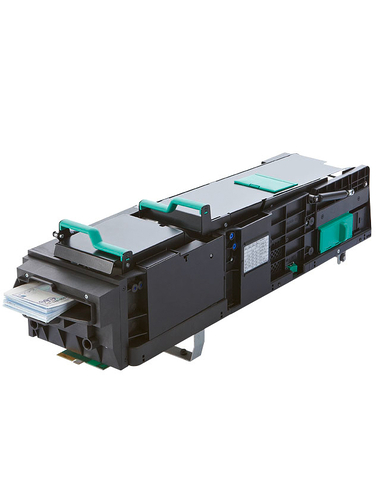

REINER RS893 335 Schecks 72dpi frei.jpg

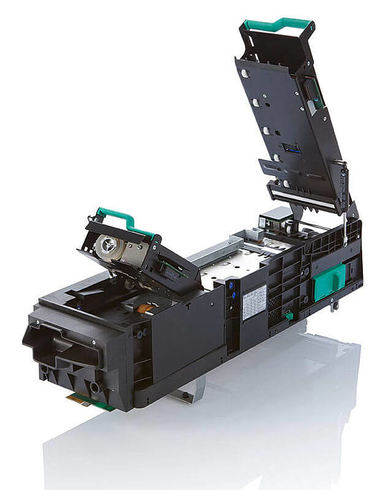

REINER RS 893 - ilustracion del producto: RS 893, abierto
made in germany.jpg
  • Acepta cheques doblados, rajados y desgastados
  • Posibilidad de alimentación para cheques individuales y lotes de hasta 50 cheques
  • Obturador
  • Sensor de documentos delante del obturador
  • Cámaras de frente y detrás (cámara de frente con UV e IR como opción)
  • Cabezal de lectura MICR
  • Alineamiento mecánico y electrónico de los documentos
  • Controles del recorrido de los documentos
  • Reconocimiento de la posición
  • Sensor de hoja doble
  • Sensor de partículas extrañas
  • Endosador de chorro de tinta alfanumérico para el anverso
  • Interfaz USB 2.0
  • El recorrido del documento es totalmente accesible
  • Opciones: Sello de rodillo opcional para el anverso
El Scanner RS 893 procesa documentos por lotes de hasta 50 cheques y se puede integrar fácilmente en ATM y quiosco multimedia. El Scanner RS 893 posibilita la alimentación segura, fiable y eficaz de los documentos en el área de autoservicio. El dispositivo detecta la alimentación de papel e inicia el procesamiento automáticamente.

El REINER® RS 893 dispone de cámaras para ambas caras del documento y suministra imágenes en color, en gris y en blanco y negro. La cámara del anverso se puede ampliar opcionalmente con una cámara en color con luz UV e IR. En el caso de cheques con caracteres magnéticos, un cabezal de lectura MICR suministra los datos reconocidos (CMC7, E13B) de la línea de codificación y los pone a disposición del programa de la aplicación, junto con los datos de imagen. El equipo estándar dispone de un endosador en la parte trasera y, pcionalmente, dispone también de un sello de rodillo.

El Scanner de cheques tiene la misma especificación que el REINER® RS 891 (ver la hoja de especificaciones respectiva). El RS 893 puede combinarse con el RA 894 para depositar hasta 2.000 cheques por orden cronológico.

Con el RR 895 (compartimento de retorno) se devuelven al cliente los cheques que la aplicación no ha aceptado.

Ficha técnica

Especificações do documento:
  • Ancho: 70 mm hasta 112 mm
  • Largo: 127 mm hasta 220 mm
  • Peso: 70 hasta 120 g/m²
  • Grosor: 0,07 mm hasta 0,15 mm

    ¡Opcional: otras especificaciones del papel a petición!
Características de transporte:
  • Posibilidad de introducción de cheques individuales y por lotes de
    hasta 50 cheques
  • Velocidad de digitalización dependiente de la resolución de imagen:
    • Imágenes grises (greyscale 8Bit):
      hasta 500 mm/s
    • Imágenes en color (colour 24Bit):
      hasta 170 mm/s
  • Velocidad de transporte: 500 mm/s
  • Reconocimiento de hoja doble
  • Control de la medición del grosor
  • Control del transporte del documento por sensores
Sistema de captación de imágenes:
  • Dos cámaras en color (CIS) para el anverso y el reverso
  • Altura de la ventana de escaneado: 107,69 mm
  • Resolución de imagen: 100, 200, 300 dpi
  • Filtro electr. ajustable para color ciego rojo, verde o azul
  • Salida de imagen: 1-bit b/n hasta 24-bit en color
  • Formatos de imagen: .bmp, .jpg, TIFF G4
Cabezal de lectura MICR:
  • Para líneas de codificación magnéticas (CMC7 o E13B)
Endosador:
  • Impresora de chorro de tinta posterior a la cámara
  • Resolución horizontal: 7, 10 ó 14 cpi
  • Tamaño de la letra: 3,2 mm
  • Letra: idéntico a OCR-B
  • Se puede imprimir hasta 80 caracteres
  • Posición de impresión: 53 mm desde el borde inferior del documento
Interfaz:
  • USB 2.0
Software:
  • Interfaz API para Windows 2000, XP, Vista,
    Win7, Win8, Win10
  • Certificado WHQL
  • IQA-API disponible
  • Linux
  • Proveedor de servicios XFS y J-XFS disponible
  • Actualización del firmware a distancia
Condiciones de utilización:
  • Condiciones ambientales de servicio:
    • Temperatura: +10 °C hasta +40 °C
    • Humedad relativa del aire: 30 % hasta70 %
  • Condiciones ambientales para el almacenaje o durante el transporte
    (libre de condensación, hoja de sellado con desecante máx. de 20 h):
    • Temperatura: -40 °C hasta +70 °C
    • Humedad relativa del aire: 10 % hasta 90 %
Dimensiones (An x Fo x Al):
  • 165 mm x 560 mm x 140 mm
Peso:
  • 8,6 kg
Color:
  • Negro
Suministro de energía eléctrica:
  • 24 V CC; < 3 A (bloque de alimentación opcional: 100 … 240 V CA)
Emisión de ruido:
  • Aprox. 62 dBA
Approvals:
  • Conforms to:
    • EMC-Guideline 2014/30/EU
      Low-voltage guideline 2014/35/EU
    • Type-approved according to:
      EN60950-1:2006+A11:2009+A1:2010 +A12:2011
      +A2:2013
    • cCSAUSA according to:
      CSA 60950-1-07, 2nd Edition UL 60950-1, 2nd Edition
    • FCC Part 15
Opcionales:
  • Cámara CIS en color con luz ultravioleta y/o infrarroja
  • Stacker RA 894-015 o -030 de 1.000 o de hasta 2.000 documentos
  • Módulo Reject RR 895-000 o -030
  • Sello de rodillo en el anverso del documento:
    • Tamaño del sello (An x Al): 14 mm x 28 mm
    • Posición vertical del sello: 57 mm hasta 80 mm (distancia desde el borde inferior del documento hasta la mitad del sello)
    • Posición horizontal del sello programable
  • Bloque de alimentación externo
  • Adaptación de la alimentación de documentos específica para el usuario

    ¡Hay más modelos disponibles!
Estás aquí:

Resumen de las ventajas

kzg made in germany flag.svg
Fabricado en Alemania

Uno de los pocos fabricantes que produce todas las líneas de productos "Made in Germany" es REINER®.
alles aus einer hand.svg
Todo de una sola fuente

Desde el diseño hasta la fabricación de herramientas de corte fino y herramientas de molde, pasando por todos los procesos de fabricación pertinentes.
zertifiziert1.svg
Certificado

El sistema de calidad de REINER® está certificado según la norma DIN EN ISO 9001 desde 2001.
erfahrung1.svg
Más de 100 años de experiencia

En la sede de la empresa en Furtwangen se crean desde hace más de 100 años productos innovadores con la precisión de la Selva Negra que son demandados en todo el mundo.

Vídeo

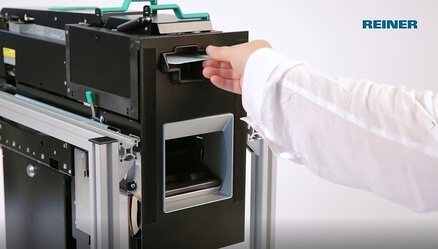

REINER scanner RS893
REINER® RS893 - solicitud: operacion
close
REINER® RS893 - solicitud: operacion

Descargas

downloads-intro-rwd
Ficha t C3 A9cnica del producto RS 893 es00

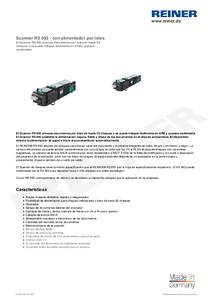

Ficha técnica del producto RS 893 es
PDF · 277,74 KB
DescargarRecogerEliminar

Interlocutor

ISOPP Wolfgang
Director de ventas - Scan Systems
Teléfono: +49 7723 657-12
Fax: +49 7723 657-200
Mobile: +49 163 817 8000
Email: Wolfgang.Isopp@reiner.de
CHEN Frank
Teléfono: +86 20-380 23099
Mobile: +86 139 2642 3798
Email: Frank.Chen@reinerchina.cn

Preguntas frecuentes

¿Qué debe suceder si se enciende el módulo RS 89x?
Si enciende el escáner, debe escuchar el sonido típico del obturador. Luego, observe los LED que se encuentran en el lado derecho de la carcasa del escáner (vista frontal del panel). Los 3 LED verdes deben estar encendidos (sin parpadear) el LED amarillo debe estar apagado. Si el cable USB está conectado al escáner, también debería escuchar un sonido bing-bong en la PC. También debería ver el escáner en el administrador de dispositivos (debajo del adaptador multifunción) si el controlador USB está instalado. (consulte también la guía de instalación para el escáner REINER® RS 89x)

¿Para qué lenguajes de aplicación REINER® proporciona ejemplos?
Actualmente están disponibles ejemplos de programas en Visual C ++ 6.0 y Visual Basic 6.0.
¿Por qué un módulo del escáner RS 890 o RS 891 junto con un RA 894 funciona a veces bien, pero otras veces da problemas?
El RS 890 o el RS 891 necesitan una fuente de alimentación con 24VDC/1A. Si el escáner RS 890/ 891 se actualiza con un RA 894, se necesitará una fuente de alimentación de 24VDC/3A. El RS 893, el RS 893/RA 894 o la combinación RS 893/RA 894/RR 895 también necesitan imprescindiblemente esta fuente de alimentación.
¿Dónde puedo conseguir cartuchos de tinta?
Los módulos del escáner RS 89x requieren el cartucho de tinta HP nº 51604. Su distribuidor local de HP puede proporcionarle el cartucho o puede también pedirlo en REINER®. Además, cabe destacar que REINER® es el proveedor oficial de OEM de este tipo de cartucho de tinta en color negro. También ofrece este cartucho con tinta roja e incluso con tinta para envases alimentarios.

• Pedido-N° en color negro: 801307-000
• N° de pedido en color rojo: 801307-050
• Nº de pedido en color negro para envases alimentarios: 791040-000
• Nº de pedido en color rojo para envases alimentarios: 791040-001
¿Qué hacer si una de las boquillas del endosador no funciona correctamente?
En este caso, una de las boquillas estará estropeada y será necesario sustituir el cabezal de impresión.

Para prevenir fallos en las boquillas, encienda o apague el escáner sólo cuando el enchufe esté conectado a la toma de corriente. No olvide que las tensiones de alimentación superiores a 24VDC podrían dañar el cabezal de impresión.
¿Por qué aparece el error 8 aunque no haya documentos ni partes de un documento dentro de la pista de documentos del escáner?
El fotosensor L-BK2 hace una luz extraña.
Por favor, compruebe que la tapa negra que está encima de este sensor esté instalada.
¿Qué hacer si aparecen imágenes extrañas en el módulo del escáner?
Por favor, compruebe lo siguiente utilizando el administrador de dispositivos:

• ¿Está instalado Win XP Professional SP2 o Windows 2000 SP4?

•¿Están instalados los siguientes controladores?

• usbhub.sys Vers: 5.1.2600.2180
• usbui.sys Vers.: 5.1.2600.2180
• usbuhci.sys Vers.: 5.1.2600.2180
• usbehci.sys Vers.: 5.1.2600.2180
• usbui.dll Vers.: 5.1.2600.2180
• usbui.dll Vers.: 5.1.2600.2180
• hcoin.dll Vers.: 5.1.2600.2180
• usbd.sys Vers.: 5.1.2600.0

Nota
Es recomendable instalar los controladores USB de Microsoft en caso de que se utilice una tarjeta controladora USB de cualquier proveedor.

A continuación se describen algunos de los problemas que se percibieron en ocasiones anteriores por no haber instalado los paquetes de servicio:

• El escáner proporcionaba imágenes con la mitad inferior de la imagen en color amarillo y la mitad superior correcta.
• En el escáner aparecían ocasionalmente errores como «La pista no está vacía», incluso tras verificar que no hay papel en el escáner.
• Por lo general este error pareció ser menos frecuente en ordenadores con USB 2.0 y más frecuente en USB 1.1.
• En ocasiones el problema ocurría también en la aplicación aunque la aplicación DEMO de REINER® funcionaba correctamente.
¿Cuáles son las velocidades de escaneo y transporte?
Escala de grises

• 604mm/s (23.78/s) a 100 x 100 ppp
• 302mm/s (11.89/s) a 200 x 200 ppp
• 201mm/s (7.92/s) a 300 x 300 ppp (300 ppp interpolados en dirección vertical)

Filtered colour
Con la técnica de color filtrado un color tiene una alta resolución, mientras que los otros colores solo la mitad.

• 302 mm/s (11.89/s) a 100 x 100 ppp, por ejemplo, 100 ppp rojo/ 50 ppp verde/ 50 ppp azul
• 151 mm/s (5.94/s) a 200 x 200 ppp, por ejemplo, 200 ppp rojo/ 100 ppp verde/ 100 ppp azul
• 100 mm/s (3.96/s) a 300 x 300 ppp, por ejemplo, 300 ppp rojo/ 150 ppp verde/ 150 ppp azul

En color

• 201 mm/s (7.92/s) a 100 x 100 ppp
• 100 mm/s (3.94/s) a 200 x 200 ppp
• 67 mm/s (2.64/s) a 300 x 300 ppp (en dirección vertical 300 ppp interpolados)
• Velocidad de transporte : 500 mm/s (19.69/s)

Nota
Si se utiliza el endosante, la velocidad de transporte sigue siendo la misma en todos los ejemplos anteriores.
¿Qué hacer si el escáner funciona bien, pero un día después o incluso de repente el programa del escáner se bloquea?
Compruebe la versión del controlador ASPI que se está utilizando. Utilice solo la versión 4.57. Todos los demás controladores de Adaptec (por ejemplo, el 4.71) presentan problemas de memoria. Esto no solo ocurre con Windows XP, sino también con el sistema Windows Vista.

Nota
¡Válido sólo para interfaces SCSI con tarjetas Adaptec!
¿Cuál es la velocidad del escáner RS 893 cuando se carga un lote de documentos?
Suponiendo que se escanea con 200 ppp en escala de grises a doble cara y se sigue el siguiente procedimiento:

• El documento se carga
• Se lee la información MICR
• Se endorsan 80 caracteres
• Se transporta el documento al apilador (mientras se apila el documento se carga el siguiente)
o se transporta fuera del alimentador de escaneo

El rendimiento es de hasta 17 documentos / min.
¿Cómo se puede garantizar que sólo los escáneres USB de REINER® pueden funcionar en los puertos USB?
Para permitir que sólo funcionen los escáneres USB de REINER®, pero también para bloquear otros dispositivos USB, como lápices de memoria, en los puertos USB, deben seguirse los siguientes pasos:

1º Instale el escáner USB REINER® en el PC (véase documento Instalar escáneres USB REINER® / Primeros pasos).

2º Inicie el programa regedit entrando en Ejecutar regedit e introduzca la siguiente clave: HKEY_LOCAL_MACHINES SystemCurrentControlSetEnumUSB

3º Haga clic en la clave anterior con la tecla derecha del ratón y entre en el menú Permiso.

4ºSeleccione en Entradas de permiso la entrada SISTEMA y haga clic en el botón Avanzado.

5º Observe el círculo rojo de la parte inferior y seleccione la opción Editar. (En este caso puede ser que aparezca una nueva ventana de Seguridad con la opción de Copiar, Eliminar o Cancelar. En este caso seleccione la opción Copiar y después Editar).

6º Compruebe los permisos según la elipse roja de la parte inferior.

Nota
Para acceder a la configuración de las entradas del registro es imprescindible tener los derechos de administrador.
¿Qué hacer si los resultados del MICR son deficientes?
Si se selecciona un modo de funcionamiento en el que la velocidad de transporte es muy baja (por ejemplo, color de 24 bits sin filtro) puede que surjan algunos errores de lectura. Para evitar este problema, utilice una velocidad de transporte más alta (por ejemplo, gris de 8 bits con filtro verde) para leer la línea MICR.

Nota
Si tiene algún problema, no dude en enviarnos un correo a support@reiner.de.
Última actualización 5 de mayo de 2008.
