Scanner RS 891 - für Einzeldokumente

Einleitung Technische Daten Service Video Downloads FAQ

Akzeptiert gefaltete, verknitterte und verschlissene Schecks
Kundenspezifische Belegzuführung
Shutter
Dokumentsensor vor dem Shutter
Vorder- und Rückseitenkameras (Vorderseitenkamera mit UV- und IR-Licht als Option)
Mechanische und elektronische Belegausrichtung
Beleglaufkontrollen
Positionserkennung
Doppelblattsensor
Alphanumerischer Tintenstrahl-Indossierer für Vorderseite
MICR-Lesekopf
USB 2.0 Schnittstelle
Komplett aufklappbare Belegbahn

Scanner RS 891 - für Einzeldokumente

Einleitung Technische Daten Service Video Downloads FAQ

Das Einzelblattscannermodul RS 891 ermöglicht zuverlässige und effiziente Dokumenteneingaben im Selbstbedienungsbereich. Das Gerät reagiert, wenn Papier eingeführt wird und startet automatisch die Bearbeitung.

Der REINER® RS 891 hat Kameras für beide Seiten und liefert Farb-, Grau- und Schwarz-Weiß-Bilder. Die Vorderseitenkamera kann mit einer Farbkamera mit UV- und IR-Licht optional erweitert werden. Bei Schecks mit Magnetschriften liefert ein MICR-Lesekopf die erkannten Daten (CMC7, E13B) aus der Kodierzeile und stellt diese neben den erzeugten Bilddaten dem Applikationsprogramm zur Verfügung. Ein Indossierer auf der Rückseite ist standardmäßig vorhanden, ein Rollenstempel ist optional verfügbar.

Technische Daten

Dokument-Spezifikationen:	Breite: 70 mm bis 112 mm Länge: 127 mm bis 220 mm Gewicht: 70 bis 120 g/m² Dicke: 0,07 mm bis 0,15 mm Optional: weitere Papierspezifikationen auf Anfrage!
Transporteigenschaften:	Scangeschwindigkeit abhängig von gewählter Bildauflösung: Graubilder (greyscale 8Bit): bis zu 600 mm/s Farbbilder (colour 24Bit): bis zu 200 mm/s Transportgeschwindigkeit: 500 mm/s Doppelblattkontrolle über Dickenmessung
Bildaufnahmesystem:	Zwei Farbkameras (CIS) für Vorder- und Rückseite Scanfensterhöhe: 107,69 mm Bildauflösung: 100, 200, 300 dpi Elektr. Filter einstellbar für Blindfarbe: rot, grün, blau Bildausgabe: 1-bit s/w bis zu 24-bit Farbe Bildformate: .bmp, .jpg, TIFF G4
MICR-Lesekopf:	Für magnetische Kodierzeilen (CMC7 oder E13B)
Indossierer:	Tintenstrahldrucker nach der Rückseitenkamera Horizontale Auflösung: 7, 10 oder 14 cpi Schriftgröße: 3,2 mm Schrift: ähnlich wie OCR-B Bis zu 80 Zeichen können gedruckt werden Druckposition: 53 mm von Dokumentunterkante
Schnittstelle:	USB 2.0
Software:	API Interface für Windows 2000, Windows XP, Windows Vista, Win7, Win8, Win10 Linux WHQL zertifiziert IQA-API verfügbar XFS Service Provider verfügbar J-XFS Service Provider verfügbar Firmware-Update über Download möglich
Einsatzbedingungen:	Klimabereich im Betrieb: Temperatur: +10 °C bis +40 °C Luftfeuchtigkeit: 30 % bis 70 % Klimabereich bei Lagerung/Transport (keine Kondensation, Folie verschweißt, mit Trockenmittel max. 20 h): Temperatur: -40 °C bis +70 °C Luftfeuchtigkeit: 10 % bis 90 %
Abmessungen ohne Belegzuführung oder Adapterplatte (B x T x H):	165 mm x 375 mm x 140 mm
Gewicht:	5,0 kg
Farbe:	Schwarz
Stromversorgung:	24 V DC; < 3 A (Netzteil optional: 100 … 240 VAC)
Geräuschemission:	Ca. 62 dBA
Prüfungen:	Konformitätsbewertung gemäß: EMV Richtlinie 2014/30/EU Niederspannungsrichtlinie 2014/35/EU Bauartgeprüft nach: EN60950-1:2006+A11:2009+A1:2010 +A12:2011+A2:2013 cCSAUSA gemäß: CSA 60950-1-07, 2nd Edition UL 60950-1, 2nd Edition FCC Part 15
Optionen:	Vorderseite Farb-CIS mit zusätzlichen Ultraviolett- und/oder Infrarotkanälen Stapelablage RA 894 für bis zu 1.000 oder 2.000 Dokumente Stapelablage RA 897 für bis zu 300 oder 600 Dokumente, abschließbar Externes Netzteil Anwenderspezifische Anpassung der Belegzuführung Weitere Modelle sind auf Anfrage verfügbar!

Sie sind hier:

Vorteile auf einen Blick

Made in Germany

Einer der wenigen Hersteller, der alle Produktlinien „Made in Germany“ fertigt, ist REINER®.

Alles aus einer Hand

Von der Konstruktion über den Werkzeugbau von Feinstanzwerkzeugen und Formwerkzeugen bis hin zu allen relevanten Fertigungsprozessen.

Zertifiziert

Das REINER® Qualitätssystem ist bereits seit 2001 nach DIN EN ISO 9001 zertifiziert.

Über 100 Jahre Erfahrung

Am Unternehmenssitz in Furtwangen entstehen seit über 100 Jahren mit Schwarzwälder Präzision innovative Produkte, die weltweit gefragt sind.

Downloads

Bitte wählen Sie die gesuchte Download-Kategorie

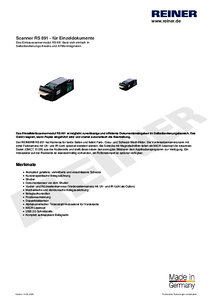

Produktdatenblatt RS 891 de

PDF · 274,10 KB

Download

Kontaktperson

ISOPP Wolfgang
Regional Sales Manager - Scan Systems

Telefon: +49 7723 657-12
Fax: +49 7723 657-200
Mobil: +49 163 817 8000
Email: Wolfgang.Isopp@reiner.de

FAQ

Welche Scan- und Transportgeschwindigkeiten sind verfügbar?

Graustufen

• 604 mm/s (23,78/s) bei 100 x 100dpi
• 302 mm/s (11,89/s) bei 200 x 200dpi
• 201 mm/s (7,92/s) bei 300 x 300dpi (300 dpi interpoliert in vertikaler Richtung)

Gefilterte Farbe
Gefilterte Farbe bedeutet immer, dass eine Farbe mit hoher Auflösung gescannt wird und die andere nur mit halber Auflösung.

• 302 mm/s (11,89/s) bei 100 x 100 dpi z. B. 100 dpi rot/50 dpi grün/50 dpi blau
• 151 mm/s (5,94/s) bei 200 x 200 dpi z. B. 200 dpi rot/100 dpi grün/100 dpi blau
• 100 mm/s (3,96/s) bei 300 x 300 dpi z. B. 300 dpi rot/150 dpi grün/150 dpi blau

Farbscan

• 201 mm/s (7,92/s) bei 100 x 100 dpi
• 100 mm/s (3,94/s) bei 200 x 200 dpi
• 67 mm/s (2,64/s) bei 300 x 300 dpi (in vertikaler Richtung 300 dpi interpoliert)
• Transportgeschwindigkeit: 500 mm/s (19,69/s)

Hinweis
Wenn der Endorser verwendet wird, ist die Transportgeschwindigkeit in jedem der obigen Fälle gleich.

Was ist los, wenn ein RS-890- oder RS-891-Scannermodul in Kombination mit einem RA 894 nur manchmal richtig funktioniert?

Der RS 890 und der RS 891 benötigen ein Netzteil mit 24VDC/1A. Wenn der RS 890/891-Scanner mit einem RA 894 erweitert wird, ist ein 24VDC/3A-Netzteil erforderlich, das auch für den RS 893 und die Kombinationen RS 893/RA 894 oder RS 893/RA 894/RR 895 unverzichtbar ist.

Wo kann ich Farbtanks für den Endorser kaufen?

Rs-89x-Scannermodule verwenden den HP-Farbtank Nr. 51604. Sie können diesen bei Ihrem örtlichen HP-Händler kaufen. Alternativ können Sie auch bei REINER® bestellen. Weiterhin ist anzumerken, dass REINER® der offizielle OEM-Lieferant für diese Art von Farbtank in schwarz ist. Das interessante Angebot von REINER® umfasst auch Farbtanks mit roter Tinte und sogar Tinte für Lebensmittelverpackungen.

• Bestell-Nr. schwarz: 801307-000
• Bestell-Nr. rot: 801307-050
• Bestell-Nr. schwarz für Lebensmittelverpackungen: 791040-000
• Bestell-Nr. rot für Lebensmittelverpackungen: 791040-001

Was kann ich machen, wenn eine Düse des Endorsers nicht richtig funktioniert?

In diesem Fall ist eine der Düsen beschädigt. Das Druckwerk muss ersetzt werden.

Um Düsenfehler zu vermeiden, schalten Sie den Scanner NUR EIN oder AUS, während er von der Stromversorgung getrennt ist. Nicht vergessen, dass eine Netzspannung über 24VDC das Druckwerk umgehend zerstört.

Was muss beim Einschalten des RS 89x-Moduls passieren?

Wenn Sie den Scanner einschalten, müssen Sie das typische Geräusch des Verschlusses hören. Schauen Sie sich dann die LEDs an, die sich an der rechten Seite des Scannergehäuses (Vorderseite der Panelansicht) befinden. Die 3 grünen LEDs müssen leuchten (nicht blinken), die gelbe LED muss aus sein. Wenn das USB-Kabel am Scanner angeschlossen ist, sollten Sie auch am PC einen Bing-Bong-Sound hören. Außerdem sollte der Scanner im Gerätemanager (unter Multifunktionsadapter) angezeigt werden, wenn der USB-Treiber installiert ist. (siehe auch Installationsanleitung für REINER® RS 89x Scanner)

Für welche Anwendungssprachen bietet REINER® Beispiele?
Aktuell verfügbar sind Programmbeispiele in Visual C++ 6.0 und Visual Basic 6.0.

Warum erscheint Fehler 8, obwohl sich keine Dokumente oder Dokumentteile in der Dokumentenbahn des Scanners befinden?

Der Lichtsensor L-BK2 fängt gelegentlich zu viel Licht auf.
Stellen Sie sicher, dass die schwarze Abdeckung über dem Sensor installiert ist.

Was mache ich, wenn das Scannermodul seltsame Bilder ausgibt?

Prüfen Sie folgende Punkte im Gerätemanager:

• Ist Win XP Professional SP2 oder Windows 2000 SP4 installiert?

Sind die folgenden Treiber installiert?

• usbhub.sys Vers.: 5.1.2600.2180
• usbport.sys Vers.: 5.1.2600.2180
• usbuhci.sys Vers.: 5.1.2600.2180
• usbehci.sys Vers.: 5.1.2600.2180
• usbohci.sys Vers.: 5.1.2600.2180
• usbui.dll Vers.: 5.1.2600.2180
• hcoin.dll Vers.: 5.1.2600.2180
• usbd.sys Vers.: 5.1.2600.0

Hinweis
Es wird dringend empfohlen, die USB-Treiber von Microsoft zu installieren, falls eine USB-Controllerkarte eines anderen Anbieters zum Einsatz kommt.

Die folgenden Probleme sind in der Vergangenheit aufgetreten, wenn die Service Packs nicht installiert waren:

• Die untere Hälfte der Scanbilder ist gelb eingefärbt. Die obere Hälfte sieht normal aus.
• Der Scanner gibt gelegentlich Fehler wie „Track is not empty“ aus, obwohl sichergestellt wurde, dass sich kein Papier im Scanner befindet.
• Dieser Fehler scheint auf USB-2.0-fähigen Computern weniger häufig aufzutreten als bei USB 1.1.
• Hin und wieder scheint das Problem an der Anwendung zu liegen, obwohl die von REINER® bereitgestellte DEMO-Anwendung korrekt funktioniert.

Was mache ich, wenn der Scanner korrekt funktioniert, das Scannerprogramm jedoch nach einem Tag oder länger plötzlich abstürzt?

Prüfen Sie die Version des verwendeten ASPI-Treibers. Nutzen Sie nur Version 4.57. Die anderen Treiber von Adaptec (z. B. 4.71) haben Memory-League-Probleme. Dies betrifft Windows XP ebenso wie Windows Vista.

Hinweis
Gilt nur für SCSI-Umgebungen mit Adaptec-Karten!

Welche Geschwindigkeit lässt sich üblicherweise erreichen, wenn ein Belegbündel in die RS 893-Scan-Zufuhr eingegeben wird?

Angenommen wird ein 200-dpi-Graustufen-Duplexscan mit dem folgenden Verfahren:

• Dokument zuführen
• MICR-Daten lesen
• 80 Zeichen aufdrucken
• Dokument in den Stapler transportieren (während ein Dokument gestapelt wird, wird das nächste zugeführt)
oder Dokument aus der Scanzufuhr transportieren

Hierbei kann ein Durchsatz von bis zu 17 Dokumenten/Min. erreicht werden.

Wie lässt sich garantieren, dass nur USB-Scanner von REINER® an den USB-Anschlüssen verwendet werden?

Um nur USB-Scanner von REINER® zu erlauben, ohne jedoch andere USB-Geräte wie Speichersticks an den USB-Ports zu blockieren, sind folgende Schritte erforderlich:

> Den USB-Scanner von REINER® am PC installieren (siehe Dokument zur Installation des USB-Scanners von REINER®/Erste Schritte)
> Das Programm regedit durch Eingeben von „Run regedit“ öffnen und den folgenden Schlüssel suchen:
HKEY_LOCAL_MACHINESystemCurrentControlSetEnumUSB
> Mit der rechten Maustaste auf den Schlüssel klicken und das Menü für die Berechtigungen öffnen.
> Unter den Berechtigungen den Eintrag SYSTEM wählen und dann auf die Taste „Erweitert“ klicken.
> Im roten Kreis unten auf die Taste Bearbeiten klicken. (Möglicherweise erscheint ein neues Fenster mit einer Sicherheitsabfrage und den Optionen Kopieren, Entfernen oder Abbrechen. In diesem Fall die Taste Kopieren wählen und erneut auf Bearbeiten klicken).
> Prüfen, dass die Berechtigungen dem roten Oval unten entsprechend eingestellt sind.

Hinweis
Registry-Einträge können nur mit Administratorrechten geändert werden.

Was mache ich gegen schlechte MICR-Ergebnisse?

Wenn ein Betriebsmodus gewählt ist, in dem die Transportgeschwindigkeit sehr langsam ist (z. B. 24-bit, Farbe nicht gefiltert) kann es zu falschem Einlesen kommen. Dies ist durch eine höhere Transportgeschwindigkeit (z. B. 8-bit, grau mit Grünfilter) beim Einlesen der MICR-Zeile zu vermeiden.

Hinweis
Bei anderen Problemen senden Sie eine E-Mail an support@reiner.de.
