Corte por láserAltas velocidades de procesamiento con una guía de corte extremadamente precisa
Estás aquí:
Hechos interesantes sobre del corte por láser
La producción por encargo en REINER® del corte por láser

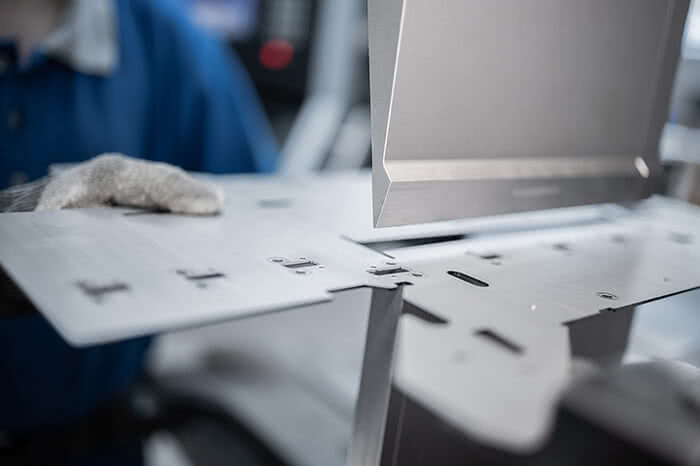

La chapa se puede mecanizar con láser para producir piezas de precisión de hasta 4 mm de espesor
El poder de la luz siempre ha fascinado a las personas e inspirado su imaginación e ingenio. A principios del siglo pasado, los haces de luz agrupados eran una novedad en las novelas y series de ciencia ficción, como el sable de luz en Star Wars. En la década de 1960, el desarrollo del primer láser semiconductor estableció el punto de partida científico para la aplicación industrial actual.
Con el aumento significativo en la potencia del láser de hasta 20 kW, el corte por láser se ha convertido hoy en uno de los procedimientos de corte más importantes en el procesamiento de metales. Cortar el metal mediante corte por láser combina altas velocidades de procesamiento con un corte extremadamente preciso – y ni siquiera necesita las herramientas habituales de punzonado. En el procesamiento de chapa, el corte por láser se utiliza principalmente para los lotes más pequeños.
La technologie de précision REINER® – des idées mises en forme avec précision
Con el aumento significativo en la potencia del láser de hasta 20 kW, el corte por láser se ha convertido hoy en uno de los procedimientos de corte más importantes en el procesamiento de metales. Cortar el metal mediante corte por láser combina altas velocidades de procesamiento con un corte extremadamente preciso – y ni siquiera necesita las herramientas habituales de punzonado. En el procesamiento de chapa, el corte por láser se utiliza principalmente para los lotes más pequeños.
La technologie de précision REINER® – des idées mises en forme avec précision
Matriz de competencias
| Tecnologías esenciales | Caracter. técnicas Corte por láser / Procesos de doblado NC |
|---|---|
| Dimensiones Láser | 1000 x 2000mm; doblado NC hasta 1000mm |
| Espesor de chapa | 0,5mm hasta espesor de chapa de máx. 4mm |
| Materiales | 16MnCr5, C45, X5CRNI18-10, ALMG3, DC01, DC04 |

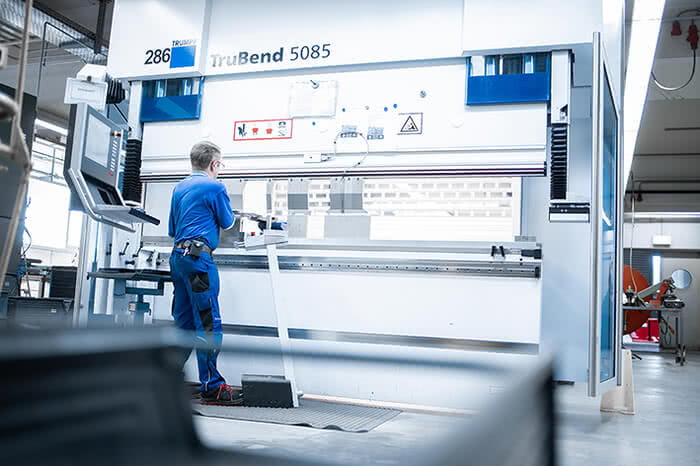

| Tipo de máquina | Máquina de corte/punzonado láser Trumpf, prensa de doblado NC TruBend |
| Tamaños de lote | a partir de 100 piezas |
| Ventajas de la tecnología | • producción económica de lotes más pequeños • Para contornos de corte por láser no se necesitan herramientas |
| Ventajas de REINER® | Muchos años de experiencia en centros de mecanizado CNC de última generación para mecanizado completo / final Mecanizado en caliente y superficial por socios fiables |
| Conocimientos especiales | • Acabado de forma especiales en la máquina • Corte de roscas en proceso de punzonado/láser |
¿Para qué fabricación por encargo es particularmente rentable el corte por láser del metal?
Los costes del corte por láser son atractivos debido a los costes asociados de la herramienta y, por lo tanto, a los menores costes de preparación. Por lo tanto, el uso de este mecanizado de chapa ya es rentable en lotes de muy bajo tamaño. El corte por láser obtiene su potencial del pequeño diámetro de foco del rayo láser y la estrecha ranura asociada, las altas velocidades del proceso y el mínimo efecto de calentamiento en el material.
¿Cómo funciona el corte por láser?
En el corte por láser, el material en forma de placa se corta con un láser. En REINER®, se trata de chapa, acero inoxidable o aluminio con un espesor de 0,5 mm a 4 mm. A estas placas se dirige un rayo láser enfocado y de alta energía, que es tan intenso que el material se derrite y se evapora con el impacto hasta penetrar el metal y producirse el corte. El vapor metálico resultante se expulsa con la ayuda de gases especiales y alta presión.
Contacto y oferta
¿Preguntas? Estoy a la espera de su proyecto!
Hans-Peter Schmid - Director regional de ventas
+49 151 590 246 41
Lu – Vi de 8:00 a 12:00 y de 13:00 a 16:00
Hans-Peter.Schmid@reiner.de
Consulta de producción
¿Qué materiales procesa REINER® en el corte por láser?
Corte por láser de acero inoxidable
Acero de cementación 16MnCr5 (Norma Euro: EC80)
Los aceros de cementación se utilizan principalmente en el sector de la ingeniería mecánica para componentes de mayor carga con mayor resistencia del núcleo, como herramientas de medición, juntas y engranajes. El acero de cementación obtiene una capa de superficie dura y un núcleo resistente mediante la denominada cementación.
Acero bonificado C45E (antes: CK45 / DIN 1.1191)
Este acero es adecuado para piezas de láser estresadas dinámicamente en ingeniería mecánica y fabricación de herramientas, ya que es muy duro y resistente a la tracción. Recibe su bonificación mediante una transformación del endureciendo. El contenido de carbono está entre 0.2 y 0.65% y las propiedades del material están específicamente controladas por aleaciones con cromo, manganeso, níquel y molibdeno.
Acero austenítico inoxidable X5CRNI18-10
Un acero Cr-Ni austenítico resistente al ácido está predestinado para su uso en entornos con agua, vapor de agua, ácidos alimentarios y similares. Se puede encontrar en instalaciones de la industria alimentaria, farmacéutica y cosmética, tecnología médica y de fachadas. Tiene un contenido de carbono extremadamente bajo, lo que aumenta la resistencia a la corrosión intergranular y la dureza, resistencia y límite elástico en el estado templado son particularmente bajos. Las piezas láser de acero inoxidable son muy buenas para pulir y presentan una conformación en frío especialmente fácil.
Corte de chapa por láser
Chapa de acero laminado en frío DC01/DC04 (Norma Euro: EN 10130)
Esta chapa se encuentra entre los aceros "blandos" y a menudo se utiliza en automóviles y bienes de consumo. Se caracteriza por una calidad constante y una tolerancia de espesor más estrecha en comparación con la chapa laminada en caliente.
Corte de aluminio por láser
Aleación de aluminio AlMg3 (Norma Euro: EN AW 5754)
Esta aleación combina numerosas ventajas, como resistencia media, buena formabilidad y buena resistencia a la corrosión. Las piezas láser de aluminio de aleación AlMg3 se utilizan para requisitos de menor carga mecánica.
Otros materiales bajo pedido – consúltenos.
Otros materiales bajo pedido – consúltenos.
¿Cómo es de preciso el corte por láser CNC?
El haz de luz golpea el material extremadamente enfocado y crea un corte muy fino. El resultado es una brecha de corte o ranura de corte cuyo borde puede definirse de manera muy plana y específica. Este método de mecanizado no solo permite cortar chapa con mucha precisión, sino también en cualquier forma y con huecos internos. Los láseres de corte controlados por computadora en REINER® permiten los contornos más finos para piezas individuales de alta precisión hechas de metal delgado o de hasta 4 mm de espesor.
¿El corte por láser requiere un procesamiento posterior?
Con los espesores de material procesados por REINER®, las cortadoras láser CNC logran velocidades de corte más altas y bordes de corte suaves que generalmente no requieren otro procesamiento posterior. Para tratamientos térmicos y superficiales posteriores, REINER® trabaja con socios fiables y especialistas absolutos en su sector.
¿Cuáles son las ventajas y desventajas del corte por láser?
El láser es una herramienta muy flexible, controlada por computadora que no requiere una punzonadora para dar forma. El mecanizado de chapa puede comenzar con datos vectoriales simples de la forma deseada. El láser puede cortar prácticamente cualquier sólido mediante radiación láser y la evaporación asociada del material. El corte por láser corta madera, plásticos y CFRP hasta acero, chapa y aluminio. En REINER® nos hemos especializado en el mecanizado por láser de los metales.
Otra ventaja del corte por láser de chapa radica en el alto aprovechamiento del material. Otros pasos de mecanizado, como el grabado láser, se pueden realizar en otro paso de procesamiento. Como proceso de corte sin contacto, las máquinas de corte por láser apenas se desgastan y hay menos polvo y desperdicio de material, en contraste con el fresado CNC o el punzonado del metal. El material a procesar tampoco necesita fijarse tanto como, p. ej., en el punzonado, lo que protege las placas de metal.
Por otro lado, el procesamiento de chapa por corte láser CNC está asociado con un alto consumo de gas (para eliminar los vapores metálicos) y el consumo eléctrico (para el láser de alta energía). Las medidas de seguridad laboral son más amplias que para el mecanizado o el procesamiento de punzonado.
Otra ventaja del corte por láser de chapa radica en el alto aprovechamiento del material. Otros pasos de mecanizado, como el grabado láser, se pueden realizar en otro paso de procesamiento. Como proceso de corte sin contacto, las máquinas de corte por láser apenas se desgastan y hay menos polvo y desperdicio de material, en contraste con el fresado CNC o el punzonado del metal. El material a procesar tampoco necesita fijarse tanto como, p. ej., en el punzonado, lo que protege las placas de metal.
Por otro lado, el procesamiento de chapa por corte láser CNC está asociado con un alto consumo de gas (para eliminar los vapores metálicos) y el consumo eléctrico (para el láser de alta energía). Las medidas de seguridad laboral son más amplias que para el mecanizado o el procesamiento de punzonado.
¿Cuáles son las principales diferencias entre el corte por láser y el punzonado?
Una cortadora láser CNC generalmente consiste en una sola fuente láser, que debe "recorrer" toda la sección de la pieza de trabajo que se va a cortar. En el mismo tiempo, una punzonadora generalmente puede proporcionar 10 o incluso 100 piezas a partir de una chapa. Por lo tanto, el corte por láser no es adecuado para la producción en masa.
Sin embargo, cuanto más compleja sea la forma de la pieza de precisión y menor sea el número requerido de piezas, más rentable es el corte por láser de la chapa. En el punzonado fino, los costes de las herramientas juegan un papel importante. Este gasto no se aplica al corte por láser, ya que la cortadora láser CNC se carga directa y digitalmente con los contornos de la pieza de trabajo y puede comenzar a funcionar prácticamente después de la programación.
Sin embargo, cuanto más compleja sea la forma de la pieza de precisión y menor sea el número requerido de piezas, más rentable es el corte por láser de la chapa. En el punzonado fino, los costes de las herramientas juegan un papel importante. Este gasto no se aplica al corte por láser, ya que la cortadora láser CNC se carga directa y digitalmente con los contornos de la pieza de trabajo y puede comenzar a funcionar prácticamente después de la programación.
¿Por qué REINER® es una de las principales empresas proveedoras de corte por láser?
La marca REINER® es conocida como fabricante líder de sellos duraderos, dispositivos de etiquetado y escáneres de autoservicio. Desde hace más de 100 años, REINER® cumple con las exigencias especiales de los pequeños y con frecuencia complejos componentes de precisión que necesita.
Además de la rentabilidad y la flexibilidad en la fabricación, la robustez de cada componente garantiza la larga vida útil y la alta calidad del producto terminado. Este requisito también es en el año 2023 un pilar central de la filosofía corporativa de REINER®. El fabricante de la Selva Negra sigue siendo uno de los principales fabricantes de filigranas y piezas de precisión que utilizan láser para cortar metales y chapa en Alemania.
Además de la rentabilidad y la flexibilidad en la fabricación, la robustez de cada componente garantiza la larga vida útil y la alta calidad del producto terminado. Este requisito también es en el año 2023 un pilar central de la filosofía corporativa de REINER®. El fabricante de la Selva Negra sigue siendo uno de los principales fabricantes de filigranas y piezas de precisión que utilizan láser para cortar metales y chapa en Alemania.
